Accessoires portails - Portails pivotants - Pivots
Impression testée avec le navigateur Mozilla Firefox

Pivots à bille

Réf	Désignation	Kg	Prix HT

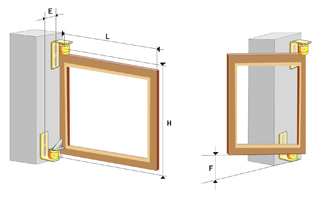

FAPENT/SB	Pivot à sceller bas Série "FAPENT" sur rotule inox, spéciale pour ouverture en pente jusqu'à 15° Légende : L : Longueur du vantail H : Hauteur du vantail (axe rotule) E : Excentricité du pivot haut / pivot bas F : Différence de hauteur entre le bas du vantail coté pivot et le bas du vantail coté serrure P% : Pente en % du vantail P° : Pente en ° du vantail	0.66	47.20 €

Réf	Désignation	Kg	Prix HT
FAPENT/SH	Pivot à sceller haut Série "FAPENT" sur rotule inox, spéciale pour ouverture en pente jusqu'à 15° Légende : L : Longueur du vantail H : Hauteur du vantail (axe rotule) E : Excentricité du pivot haut / pivot bas F : Différence de hauteur entre le bas du vantail coté pivot et le bas du vantail coté serrure P% : Pente en % du vantail P° : Pente en ° du vantail	0.66	68.64 €

Réf	Désignation	Kg	Prix HT
FAPENT/VB	Pivot à visser bas Série "FAPENT" sur rotule inox, spéciale pour ouverture en pente jusqu'à 15° Légende : L : Longueur du vantail H : Hauteur du vantail (axe rotule) E : Excentricité du pivot haut / pivot bas F : Différence de hauteur entre le bas du vantail coté pivot et le bas du vantail coté serrure P% : Pente en % du vantail P° : Pente en ° du vantail	0.62	47.20 €

Réf	Désignation	Kg	Prix HT
FAPENT/VH	Pivot à visser haut Série "FAPENT" sur rotule inox, spéciale pour ouverture en pente jusqu'à 15° Légende : L : Longueur du vantail H : Hauteur du vantail (axe rotule) E : Excentricité du pivot haut / pivot bas F : Différence de hauteur entre le bas du vantail coté pivot et le bas du vantail coté serrure P% : Pente en % du vantail P° : Pente en ° du vantail	0.62	68.63 €

Ensembles pivots à bille complets à souder

Les pivots sont vendus à la paire (haut+bas)

Réf	Pour tube de (mm)	Kg	Prix HT
FAPIVO30	30x30	1.55	39.96 €
FAPIVO35	35x35	1.55	39.96 €
FAPIVO40	40x40	1.6	39.96 €
FAPIVO50	50x50	1.6	45.99 €

Ensembles pivots à bille complets à visser

Les pivots sont vendu à la paire (haut+bas)

	Réf	Pour tube de (mm)	Kg	Prix HT
à visser	FAPIVO40V	40X40	1.8	69.00 €
à visser	FAPIVO50V	50x50	1.9	83.06 €

Pivots à roulements

Pivots supérieurs à souder

FICHE TECHNIQUE

Usage intensif ou portails lourds

	Réf	D	L	S	A	B	C	Kg	Prix HT
ECO	26040	40	90	8	30	21	25	0.365	27.24 €
INOX	126040	40	90	8	30	21	25	0.4	74.24 €
	26050	50	100	10	37	26	30	0.695	63.04 €
INOX	126050	50	100	10	37	26	30	0.75	140.52 €
	26060	60	130	12	45	31	30	1.17	71.44 €
INOX	126060	60	110	10	45	31	30	0.75	186.72 €
	26070	70	140	12	46	32	35	1.615	80.68 €

Pivots supérieurs pour tube

FICHE TECHNIQUE

Usage intensif ou portails lourds

	Réf	D	L	S	A	B	C	E	Kg	Prix HT
POUR TUBE 40x3	26160	60	130	12	42	31	34	30	1.39	77.92 €
POUR TUBE 50x3	26170	70	140	12	43	32	44	30	1.995	93.88 €

Pivots supérieurs à souder sur platine à visser

FICHE TECHNIQUE

Usage intensif ou portails lourds

Réf	A	B	C	D	E	G	H	L	M	N	S	d	Kg	Prix HT
26240	70	60	25	40	30	47	21	60-70	50	40	8	7	0.6	42.28 €
26250	82	72	30	50	37	55	26	62-72	60	50	8	9	0.96	68.16 €
26260	92	82	30	60	45	66	31	69-79	70	60	10	9	1.54	76.40 €
26270	109	94	35	70	46	69	32	80-90	85	70	10	11	2.12	87.16 €

Pivots supérieurs sur platine pour tube

FICHE TECHNIQUE

Usage intensif ou portails lourds

	Réf	A	B	C	D	E	F	G	H	L	M	N	S	d	Kg	Prix HT
	26360	92	82	34	60	30	42	93	31	69-79	70	60	10	9	1.76	83.80 €
	26370	109	94	44	70	30	43	96	32	80-90	85	70	10	11	2.5	100.56 €

Pivots inférieurs à souder - petit modèle

FICHE TECHNIQUE

Usage intensif ou portails lourds

	Réf	D	H	Kg	Prix HT
	26540	40	35	0.3	26.96 €
INOX	126540	40	35	0.33	52.32 €

Pivots inférieurs à visser - petit modèle

FICHE TECHNIQUE

Usage intensif ou portails lourds

	Réf	D	G	H	d	Perçage	Kg	Prix HT
	26540T	40	112	44	M10	15	0.38	44.36 €

Pivots inférieurs à souder - roulement à rouleaux

FICHE TECHNIQUE

Usage intensif ou portails lourds

	Réf	D	H	Kg	Prix HT
	26550	50	32	0.44	54.76 €
	26560	60	35	0.645	61.81 €
	26570	70	40	1.04	71.96 €
INOX	126550	50	32	0.22	94.74 €
INOX	126560	60	35	0.22	125.56 €

Pivots inférieurs à visser - portail lourds

FICHE TECHNIQUE

Usage intensif ou portails lourds

Réf	D	G	H	d	Perçage	Kg	Prix HT
26550T	50	90	32	M8	12	0.44	59.20 €
26560T	60	105	35	M10	15	0.7	66.80 €
26570T	70	125	40	M12	18	1.14	77.76 €

Pivots inférieurs pour tube

FICHE TECHNIQUE

Roulement à rouleau

Usage intensif ou portails lourds

	Réf	D	H	B	C	E	F	Kg	Prix HT
POUR TUBE 40x3	26660	60	35	95	34	30	30	1.07	96.40 €
POUR TUBE 50x3	26670	70	40	95	44	30	25	1.67	117.44 €

Pivots inférieurs à visser

FICHE TECHNIQUE

Usage intensif ou portails lourds

	Réf	D	F	G	H	d	Perçage	Kg	Prix HT
	26660T	60	30	135	35	M10	15	0.9	101.20 €
	26670T	70	25	150	40	M12	18	1.46	123.32 €

Pivots inférieurs à souder sur platine à visser - Petit modèle

FICHE TECHNIQUE

Usage intensif ou portails lourds

	Réf	A	B	D	G	H	L	M	N	S	d	Kg	Prix HT
	26740	70	60	40	51	35	60-70	50	40	8	7	0.72	46.36 €

Pivots inférieurs à souder sur platine à visser

Usage intensif ou portails lourds

Réf	A	B	D	G	H	L	M	N	S	d	Kg	Prix HT
26750	82	72	50	50	32	62-72	60	50	8	9	1.06	59.88 €
26760	92	82	60	55	35	69-79	70	60	10	9	1.62	70.28 €
26770	109	94	70	63	40	80-90	85	70	10	11	2.4	86.32 €

Pivots à billes économiques à souder - portails lourds

FICHE TECHNIQUE

Usage intensif ou portails lourds

	Réf	C	G	H	L	L1	S	Kg	Prix HT
	28030	32	29	12	100	77	8	0.36	17.35 €
	28050	40	32	12	110	82	10	0.58	20.88 €

Pivots à billes économiques à souder (Pivots sans roulement)

FICHE TECHNIQUE

Usage intensif ou portails lourds

Réf	D	H	d Sphère	Kg	Prix HT
28530	30	35	9,5	0.18	17.59 €
28540	40	40	12,5	0.36	21.52 €
28550	50	50	16	0.7	27.44 €
28560	60	63	18	1.26	37.64 €

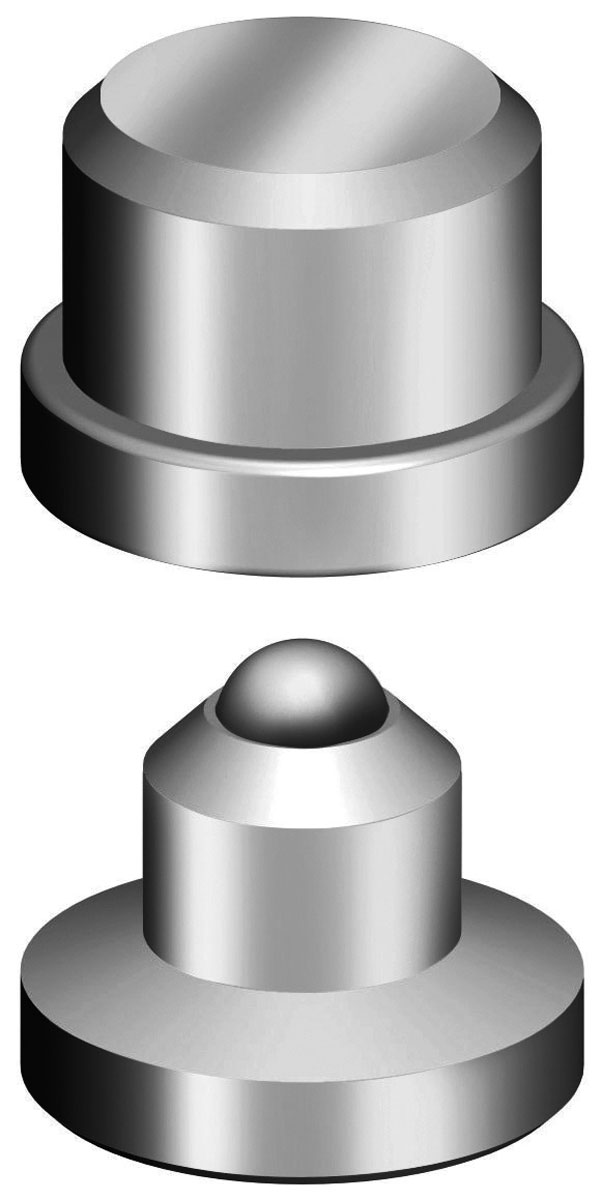

Pivots à billes économiques à souder (Pivots sans roulement) - Pour tube

FICHE TECHNIQUE

Usage intensif ou portails lourds

Réf	D	H	d Sphère	C	Kg	Prix HT
28630	30	35	9,5	26	0.152	16.96 €
28635	35	35	9,5	29	0.307	18.93 €
28640	40	40	12,5	34	0.307	20.90 €
28650	50	50	15	44	0.608	26.80 €
28660	60	63	18	54	1.15	37.04 €

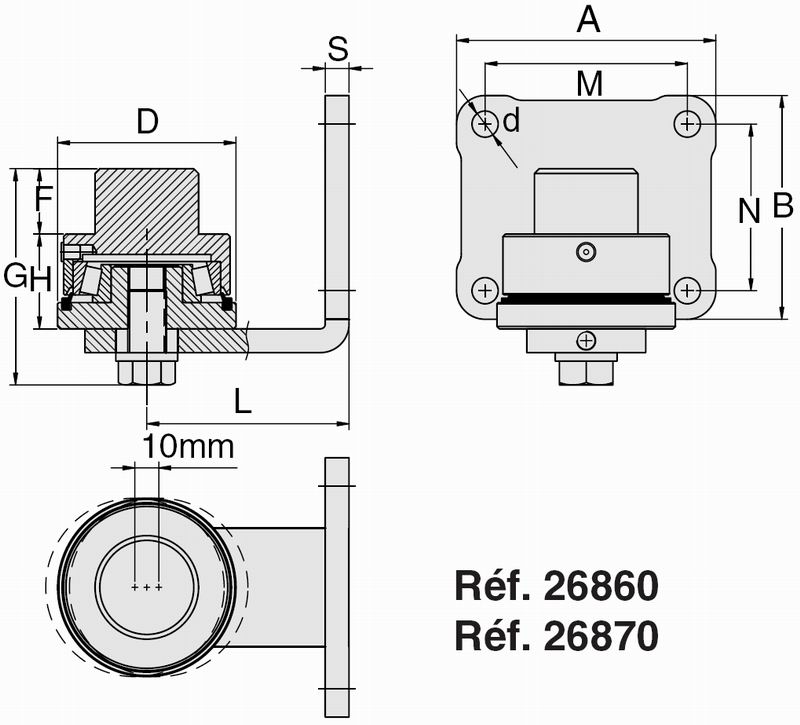

Pivots inférieurs sur platine pour tube

FICHE TECHNIQUE

Usage intensif ou portails lourds

	Réf	A	B	D	G	F	H	L	M	N	S	d	Kg	Prix HT
	26860	92	82	60	86	30	35	69-79	70	60	10	9	1.82	107.16 €
	26870	109	94	70	88	25	40	80-90	85	70	10	11	2.68	130.60 €

Pivots à billes économiques à souder

Usage intensif ou portails lourds

	Réf	D	Kg	Prix HT
	250	50	1.48	74.40 €
	270	70	3.24	78.48 €

Pivots économiques

Pivots acier à souder

Pivots ref: 120-121-124

Socles ref: 122-123-125

	Réf	D	A	B	H	Kg	Prix HT
	120	20	10	30	89	0.2	4.02 €
ZINGUE	120Z	20	10	30	89	0.2	4.28 €
	121	23	12	32	98	0.296	5.38 €
ZINGUE	121Z	23	12	32	98	0.291	5.90 €
	124	28	15	38	105	0.46	7.22 €
ZINGUE	124Z	28	15	38	105	0.462	8.10 €

Socles à souder

Pivots ref: 120-121-124

Socles ref: 122-123-125

	Réf	L	D	S	Kg	Prix HT
	122	60	20	15	0.37	3.73 €
ZINGUE	122Z	60	20	15	0.375	4.26 €
	123	70	23	20	0.708	6.76 €
ZINGUE	123Z	70	23	20	0.702	7.73 €
INOX	1123	70	23	20	0.57	20.94 €
	125	80	28	20	0.95	9.11 €
ZINGUE	125Z	80	28	20	0.95	10.33 €

Gonds portillon

La tige du gond est en inox

	Réf	I	Kg	Prix HT
A SOUDER	GAM12-130	Penture à souder en fer	0.48	18.72 €
	GBM12-40-130	Bouchon PVC 40x40	0.38	18.00 €
